Выключатели (микропереключатели) МП1202 предназначены для коммутации электрических цепей управления переменного тока частотой 50(60) Гц напряжением от 24 до 660 В и постоянного тока напряжением от 24 до 440 под влиянием управляющих упоров в определенных точках пути. Микровыключатели устанавливаются на подвижных и неподвижных частях стационарных установок.

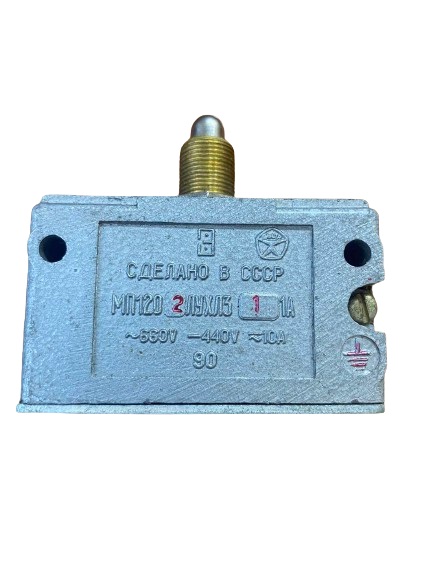

Выключатель МП 1202 ЛУХЛ3 исп. 01
Структура условного обозначения МП 1ХХХЛХХХХ.ХХХХ:
МП – микровыключатель;
1 – номер серии;
X – степень защиты согласно ГОСТ 14255-69:1-IP00; 2 – IP40; 3 – ИР54;
XX – вид привода;
Л – индекс модернизации;
ХХХХ – климатическое исполнение (У, Т, УХЛ) и категория размещения (2, 3) по ГОСТ 15543-70;
XX - способ крепления микровыключателя на панели и присоединение монтажных проводов (01; 03; 05; 07; 09; 11 - винтами; 02; 04; 06; 08; 10; 12-пайкой);
X – число полюсов; 1 – 2 полюса (1 замыкающий и 1 размыкающий контакты); 2 – 1 полюс (замыкающий контакт); 3 – 1 полюс (размыкающий контакт);
X – группа коммутационной износостойкости: А – группа 1; Б – группа 2.
