Конечные и путевые выключатели – это устройства, которые автоматически формируют определенный сигнал вследствие воздействия на них контактным или бесконтактным путем, после чего осуществляются нужные события для управления механизмом, с которым они соединены.
Различия путевых и конечных выключателей
Путевыми называют те выключатели, которые срабатывают в определенных (нескольких) положениях, включая конечные, в зависимости от их настройки. Примером использования такого выключателя может быть его установка совместно с механизмом управления трубопроводной арматурой, где он осуществляет слежение за разными положениями устройства: открыто, закрыто и другими.
Конечные выключатели осуществляют свою работу при достижении конечных позиций элементов механизма, и обычно применяются для ограничения их хода, например в станках, где подвижный механизм не должен выезжать за пределы, установленные производителем или оператором в случае, когда нужно постоянно изменять положение максимального течения конкретного механизма. механизма.
Выключатели конечные
Конечные выключатели необходимы для коммутации сигналов управления, особенно в потенциально опасных областях, где важно обеспечить надежную подачу сигналов. Это устройство по своей сути выполняет роль датчика обратной связи, сигнализируя о завершении конкретного устройства, например лифта или насоса, определенной операции.
Конечный выключатель – важная составляющая контрольных и управляющих цепей, поэтому от его надежности зависит чаще всего безопасность работы крупномасштабных систем. Часто данный выключатель устанавливается на подвижные механизмы для ограничения их передвижения в заданном диапазоне (например, раздвижные системы, промышленные станки, автоматические ворота). Конечный выключатель обычно выполняет функции, аналогичные обычному выключателю.
Часто конечный выключатель содержит две пары контактов:
замкнутая пара позволяет контролировать состояние подключения конечного выключателя (если сигнал, переданный по этой паре, не возвращается, можно заключить повреждение кабеля к выключателю);
разомкнутая пара может использоваться для прохождения сигнала после срабатывания выключателя.
Преимущества: компактный высокопрочный алюминиевый корпус, легкое подключение проводов и разборки, коммутация двух цепей.

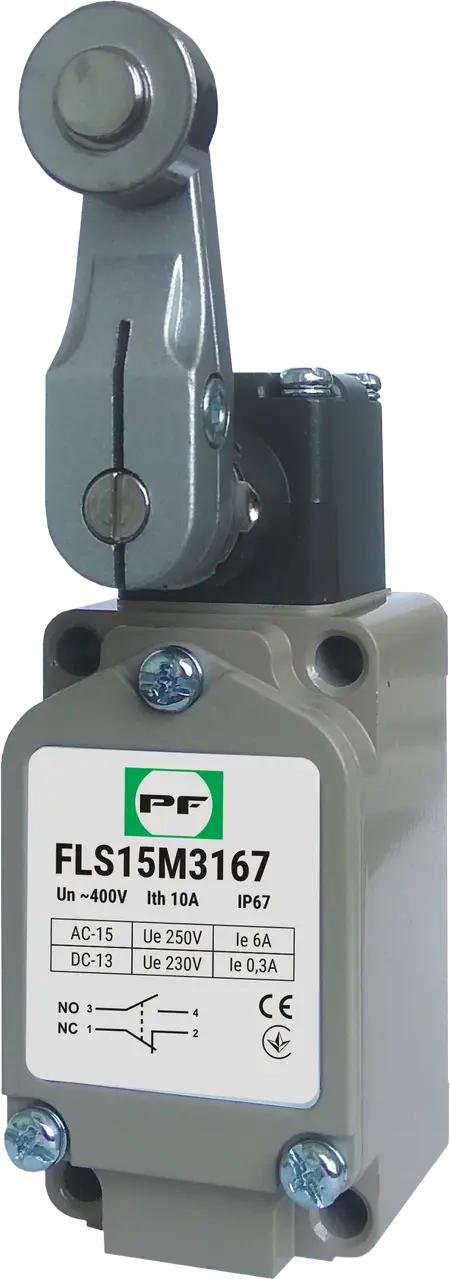

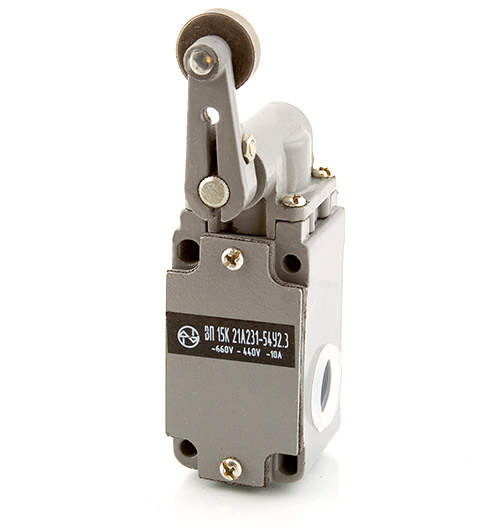

Выключатели путевые
Выключатели путевые – это конечные выключатели, коммутирующие электрические цепи переменного тока с напряжением до 660В и частотой 50 Гц. Постоянный ток напряжением до 400В, номинальный ток составляет 10А.
По способу срабатывания выключатели путевые относятся к выключателям со срабатыванием на нажим. Они широко применяются в системах контроля, управления, автоматизации, где необходимо преобразование механических воздействий на электрические сигналы для контроля удаленных стартеров, контакторов и т.д.
Все путевые выключатели по принципу действия делятся на три группы:
- бесконтактные – срабатывают при приближении объекта, с которым они смонтированы;
- механические – срабатывают при непосредственном воздействии на один из элементов (рычаг, колесик), что приводит к замыканию
- или размыканию контактов;
- магнитные (герконы) – срабатывают при воздействии магнитного поля.
Использовать конечные выключатели можно при сложных условиях, поэтому они нашли применение в машиностроении, сфере железнодорожного транспорта, лифтовом хозяйстве и других отраслях промышленности.
Виды концевых выключателей
В зависимости от способа воздействия на рабочий элемент концевых выключателей они могут быть контактного (механического) и бесконтактного действия.

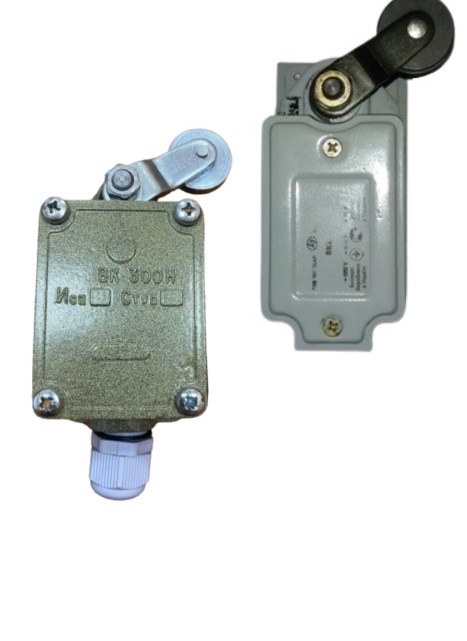

Контактные. Это устройства, в основе которых заложен принцип внешнего механического воздействия на подвижный контактный элемент, который может быть в виде кнопки, рычага, ролика или другого вида элемента. Роликовые устройства меньше подвергаются износу благодаря тому, что контакт с ними происходит по касательной.
Бесконтактные. В своей конструкции такие выключатели могут иметь определенный тип чувствительного элемента, реагирующего на объект, воздействующий на него на заданном расстоянии. К разновидностям таких выключателей относятся: магнитные, индуктивные, оптические, емкостные и подобные.
Назначение и настройка конечных выключателей
На сегодняшний день существует много типов конечных выключателей, отличающихся по степени защиты от окружающей среды (открытые, пыле-, брызго-, водо- и взрывозащищенные), по скорости размыкания контактов, габаритам, точности работы, по конструктивному выполнению (выключатели с рычагом и роликом) ), значением коммутируемого тока и т.п.
Для обеспечения точной остановки механизма конечный выключатель, подающий команду на замедление электропривода, должен вносить минимальную погрешность, вызываемую разбросом в износе, контактов аппарата. Причинами этой погрешности могут быть изменение температуры, влажности или смазки поверхностей.
Бесконтактные датчики (выключатели)
Эта группа датчиков имеет самое широкое применение в промышленности. Это связано с большим количеством возможных технологических решений, реализуемых с помощью бесконтактных выключателей. А именно: подсчет количества, контроль положения, регистрация наличия или отсутствия, отбор объектов по их габаритам, цвету и другим физическим свойствам, определение скорости, угла поворота и многое другое.
По принципу действия различают индуктивные, емкостные и оптические бесконтактные выключатели, подключаемые по 2-м или 3-проводным схемам. Первые выключатели можно подключать вместо механических выключателей без изменения электрической схемы устройства. Во вторых – питание подается специальными проводами. Материал корпуса выключателя, его габариты, тип электрического подключения могут быть разными.
