Бесконтактные выключатели серии БВК предназначены для контроля положения механизма или отдельных узлов механизма. В основу работы бесконтактных переключателей положен принцип управляемого генератора. Износ переключателей осуществляется вводом в щель алюминиевой пластины.
Переключатели предназначены для управления реле и бесконтактными логическими элементами.
Структура условного обозначения:
БВКХХХ-24-Х4:
БВК – переключатель путевой бесконтактный;
ХХ – номер разработки (26 или 32);
Х – номер исполнения (0, 1, 2, 3, 4, 5);
24 – номинальное напряжение питания (24В);
Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4).
Условия эксплуатации:
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от –10 до +45°С.
Окружающая среда взрывобезопасна, не содержащая пыли в количестве, нарушающем работу переключателей, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение в пространстве произвольно.
Степень защиты IP 65.
Способ установки на основание винтами М4.
Существуют следующие типы БВК:
БВК 260;

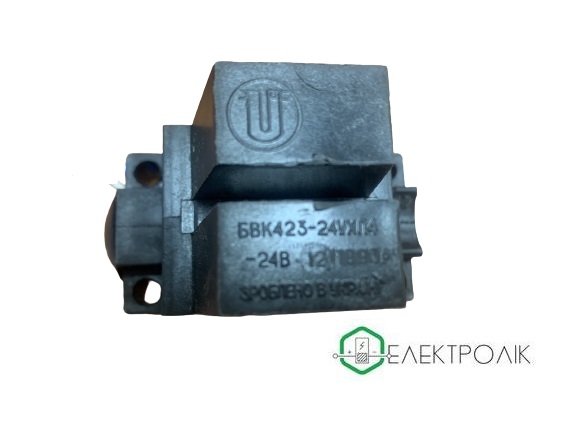

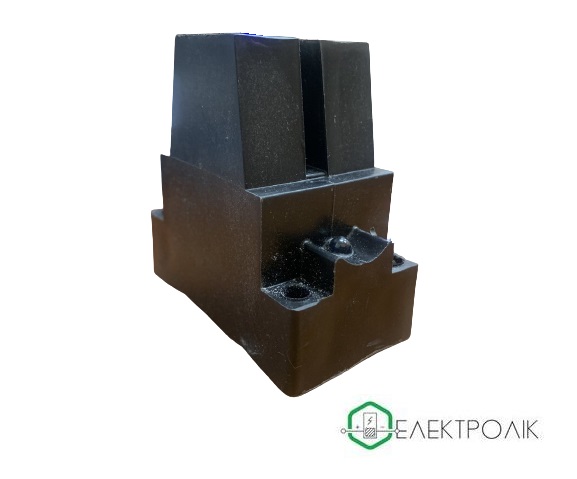

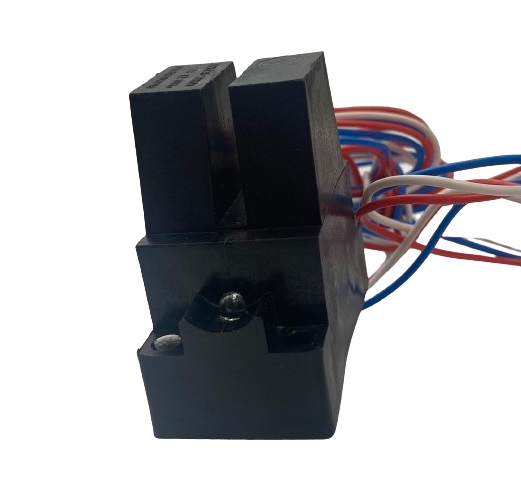

БВК 423.
