Концевой выключатель КУ-703 А У2 для ограничения хода механизмов подъёма
Концевой выключатель КУ-703 А У2 — промышленный электромеханический аппарат для контроля конечного положения и ограничения хода механизмов подъёма. Модель относится к серии концевых (путевых) выключателей КУ-700 и предназначена для использования в системах управления промышленными механизмами, в том числе грузоподъёмным оборудованием.
КУ-703 часто выбирают для контроля конечного положения механизмов, когда требуется надёжное механическое воздействие на привод выключателя и отключение соответствующей цепи управления при достижении заданной точки.
Максимальный ток включения AC, при напряжении до 500 В, А
50
Максимальный ток включения DC, при напряжении 110 / 220 / 440 В
25
Ток отключения AC при напряжении до 500 В, А
10
Ток отключения DC при напряжении 110 / 220 / 440 В, А
2,0 / 1,5 / 0,5
Габаритные размеры, мм
273 × 186 × 162
Масса (з грузом/без груза), кг
8,9
Особенности конструкции КУ-703

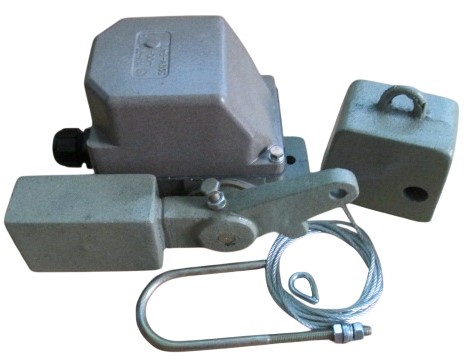

Главная особенность данной модели — двуплечий рычаг с грузом и противовесом. Такая конструкция предназначена для работы с механизмами подъёма и позволяет контролировать достижение крайнего положения.
При воздействии механического элемента на систему рычагов происходит изменение положения внутреннего кулачкового механизма и переключение электрических контактов. В результате соответствующая цепь управления размыкается или переключается согласно схеме подключения.
Именно поэтому КУ-703 является специализированным концевым выключателем для механизмов подъёма, а не универсальным кнопочным аппаратом.
Преимущества КУ-703
специальный рычажный привод с грузом и противовесом;
два независимых электрических контура;
два возможных положения привода;
фиксация в крайних положениях;
механический принцип срабатывания;
прочная конструкция для промышленной эксплуатации;
возможность работы в цепях переменного и постоянного тока;
применение в системах управления грузоподъёмными механизмами.
Корпус выключателя выполнен из литого алюминиевого сплава. Такая конструкция обеспечивает необходимую механическую прочность аппарата при эксплуатации в составе промышленного оборудования.
Где применяется КУ-703?

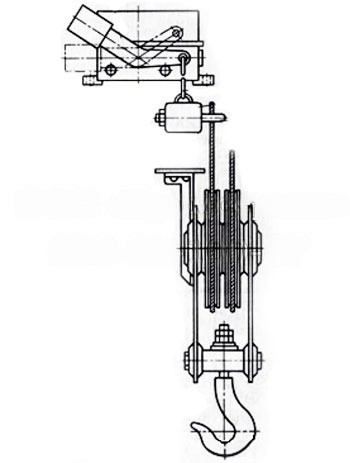

Концевой выключатель КУ-703 прежде всего предназначен для механизмов подъёма грузоподъёмных машин. Он может использоваться в схемах управления кранами, электрическими талями и другими механизмами, в которых требуется ограничение хода грузозахватного устройства.
При подборе КУ-703 важно учитывать не только электрические параметры, но и особенности механического привода. Концевой выключатель должен быть установлен таким образом, чтобы механическое воздействие происходило в предусмотренной конструкцией зоне и не приводило к повреждению рычажного механизма.
Совет специалиста ELEKTROLIK
КУ-703 не стоит выбирать только по принципу "нужен концевик на 10 А". Для правильной замены необходимо сравнить назначение выключателя, тип механического привода, направление движения механизма и электрическую схему.
Если старый выключатель установлен на кране или другом подъёмном механизме, рекомендуем перед заказом проверить маркировку модели и тип привода. Это поможет избежать ситуации, когда электрические параметры подходят, а механическая часть оказывается несовместимой.
Купить КУ-703 в Киеве
Концевой выключатель КУ-703 А У2 можно купить в магазине ЭЛЕКТРОЛИК в Киеве.
Заказ можно оформить на сайте ELEKTROLIK или по телефонам компании. Для покупателей из Киева доступен самовывоз из магазина. Также возможна доставка по Украине в отделение Новой Почты.
Если вам необходим КУ-703, концевик КУ-703, крановый концевой выключатель или выключатель ограничения подъёма, специалисты ELEKTROLIK помогут подобрать подходящий вариант.
