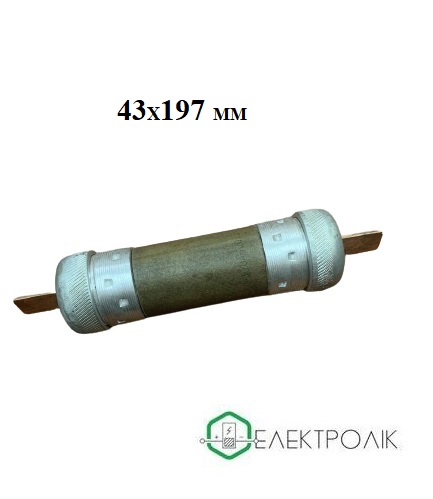

Предохранители ПР-2 60-100А 500В

Предохранители ПР-2  делятся :

- по способу присоединения внешних проводников к выводам предохранителя ПР-2 (ЗР-2) относятся к универсальным, т.е. с передним и задним подсоединением;

- при наличии указателя срабатывания и бойка без указателя срабатывания и бойка;

- по количеству полюсов – к однополюсным;

- по способу монтажа – на своей основе и на основе комплектных устройств.

Основными элементами предохранителей ПР-2 (ЗР-2) являются плавкая вставка, которая устанавливается в рассечку защитной цепи и дугогасящего устройства (корпуса предохранителя), которое гасит дугу, возникающую после плавления вставки.

Процесс гашения дуги в предохранителе ПР-2 (ЗР-2) осуществляется следующим образом. При отключении сгорают суженные перешейки плавкой вставки, после чего возникает дуга. Под действием высокой температуры в герметичном патроне происходит увеличение давления, в связи с чем поднимается вольт – амперная характеристика дуги, способствующая ее быстрому гашению.

Плавка вставки предохранителя ПР-2 (ЗР-2) имеет от одного до четырех сужений в зависимости от номинального напряжения. Суженные участки способствуют быстрому плавлению при коротком замыкании и создают процесс токоограничения.

Поскольку гашение дуги в предохранителе ПР-2 (ЗР-2) происходит очень быстро (0,002с), можно считать, что расширенные части вставки в процессе гашения остаются неподвижными.

Предохранители ПР-2 разделяются на:

- по способу присоединения внешних проводников к выводам предохранителя ПР-2 (ЗР-2) относятся к универсальным, т.е. с передним и задним подсоединением;

- при наличии указателя срабатывания и бойка без указателя срабатывания и бойка;

- по количеству полюсов – к однополюсным;

- по способу монтажа – на своей основе и на основе комплектных устройств.

Основными элементами предохранителей ПР-2 (ЗР-2) являются плавкая вставка, которая устанавливается в рассечку защитной цепи и дугогасящего устройства (корпуса предохранителя), которое гасит дугу, возникающую после плавления вставки.

Процесс гашения дуги в предохранителе ПР-2 (ЗР-2) осуществляется следующим образом. При отключении сгорают суженные перешейки плавкой вставки, после чего возникает дуга. Под действием высокой температуры в герметичном патроне происходит увеличение давления, в связи с чем поднимается вольт – амперная характеристика дуги, способствующая ее быстрому гашению.

Плавка вставки предохранителя ПР-2 (ЗР-2) имеет от одного до четырех сужений в зависимости от номинального напряжения. Суженные участки способствуют быстрому плавлению при коротком замыкании и создают процесс токоограничения.

Поскольку гашение дуги в предохранителе ПР-2 (ЗР-2) происходит очень быстро (0,002с), можно считать, что расширенные части вставки в процессе гашения остаются неподвижными.

Внимание! В предохранителе используются плавки вставки на 100А 125А 160А 200А, которые заказываются отдельно!
