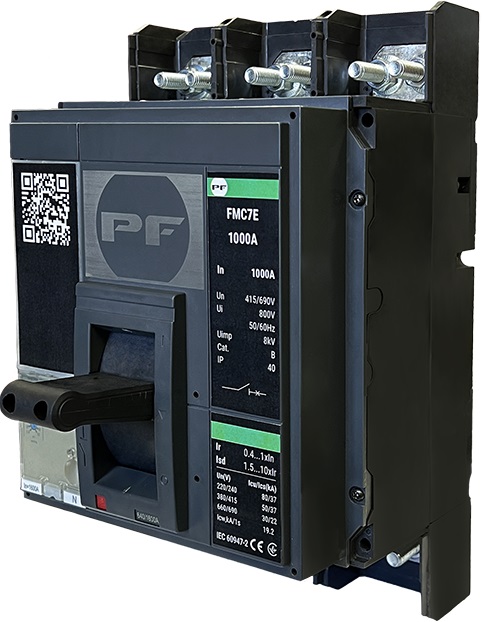

Автоматический выключатель с электронным расцепителем FMC7E 3P 1000A (FMC7E1000) (Рус)

стандарт

IEC/EN 60947-2

Кількість полюсів

3

Номінальна частота, f, Hz

50/60

Номінальна напруга Un, V

~415/690

Номінальний струм In, A

1000

Номінальна напруга ізоляції Ui, V

800

Номінальна імпульсна напруга Uimp, V

8000

Селективний клас

3

Тип розчеплювача

електронний

Тип мережі

АС

Категорія застосування

В

Номінальна робоча відключаюча здатність, Ics, A

220/240 АС - 37

380/415 АС - 37

660/690 АС - 22

Номінальна гранична відключаюча здатність, Icu, A

220/240 АС - 80

380/415 АС - 50

660/690 АС - 30

Номінальній короткотривалий струм Icw, kA/1s

19.2

Діапазон регулювання довготривалого захисту Ir

0.4...1 x In

Налаштування довготривалого струму Ir

0.4, 0.5, 0.6, 0.8, 0.9, 0.95, 0.98, 1

Діаппазон регулювання миттєвого захисту Tr

12.5...600s 1.5 x Ir

0.5...24s   6 x Ir

0.7...16.6s   7.2 x Ir

Діапазон регулювання миттєвого захисту lsd

1.5...10 x Ir

Налаштування регулювання миттєвого захисту lsd

1.5, 2, 2.5, 3, 4, 5, 6, 8, 10

Втрата потужності на полюс, W

74

Комутаційна зносостійкість (електрична/механічна)

5000/10000

Спосіб монтажу

на монтажну панель

Підключення шин

фронтальне

Підключення живлення

зверху/знизу

Ступінь захисту

ІР40

Ступінь ударозахисту

ІК07

Ступінь забруднення

EN/IEC 60947

Робоче положення

будь-яке

Висота над рівнем моря, m

2000

Зусилля затягування болтового з'єднання контактних затискачів, Hm

10

Діапазон робочих температур, °C

-25…+55

Температура зберігання, °C

-25…+70

Гарантійний термін експлуатації, років

5

Термін експлуатації, років

 не менше 15
