Будь-який електричний прилад чи електрична мережа потребує контролю. Добре, коли цей контроль довірено автоматичним пристроям. Одним з цих пристроїв є реле часу. Прилад досить широко розповсюджений, причому багато користувачів навіть не здогадуються, що та чи інша система керується роботою такого реле.
Призначення реле часу
Основне призначення пристрою — подача живлення, або деактивація будь-якого приладу, мережі чи електричного ланцюга з точним дотриманням інтервалу увімкнення або вимкнення.
На відміну від простих реле, які миттєво реагують на подачу або переривання живлення, реле часу програмується на точно визначений час спрацьовування. Цей період може контролюватись як чисто механічними засобами, так і електронними, або поєднанням механіки та електроніки.
Коли на котушку реле подається напруга, спрацьовує певний механізм синхронізації — контакти пристрою замикаються, або розмикаються залежно від його призначення.
Отже, користувач може обирати проміжок часу для підключення або відключення навантаження. Це незамінна функція у пристроях та ланцюгах, що потребують чіткої синхронізації, послідовного спрацьовування певних електричних пристроїв або цілих систем.
Підсумовуючи, можна визначити декілька основних цілей реле часу, купити яке необхідно для:
- запобігання пошкодження обладнання, електронної апаратури чи окремих приладів шляхом контролю послідовності їх запуску;
- забезпечення затвердженої послідовності спрацьовування автоматизованих процесів;
- керування стрибків напруги під час запуску потужних приладів (електродвигуни, компресори, нагрівачі тощо);
- забезпечення точних інтервалів роботи в системах безпеки;
- реле незамінне при керуванні циклічних промислових або побутових процесів.
Які функції може виконувати реле часу
Пристрій може мати безліч функцій, залежно від потреб користувача чи системи, у якій він застосовується. Найпростіше — увімкнення чи вимкнення певного приладу, чи системи через визначений проміжок часу. Але це далеко не все.
- Регулювання налаштування часу увімкнення чи вимкнення — залежно від потреб користувача та конструкції реле можна подавати або знімати живлення у періоді від кількох мілісекунд, до кількох годин.
- Реле може мати кілька режимів роботи:
- ○ затримка увімкнення приладу — контакти замикаються через визначений період, тим самим запускають у дію систему або пристрій;
- ○ реле часу з затримкою на вимкнення — контакти розмикаються через визначений період, деактивуючи пристрій або ланцюг;
- ○ інтервальне спрацьовування — контакти активуються протягом заданого часу, після чого розмикаються;
- ○ циклічне спрацьовування — реле часу спрацьовує (вмикається та вимикається) через означений період циклічно, створюючи повторюваний цикл.
Ці функції дозволяють реле часу (РЧ) виконувати безліч завдань у будь-якій системі чи контролювати будь-який пристрій без участі оператора чи звичайного побутового користувача.
Прикладів можна навести досить багато:
- автоматизація промислових процесів, встановлення на силових електричних щитах;
- безпека та доступ — такі пристрої встановлюють у ланцюгах відеоспостереження, сигналізації, освітлення;
- найпоширеніше застосування — у системах освітлення, увімкнення та вимкнення рекламних вивісок, підсвічування білбордів тощо;
- для керування системами опалення або кондиціонування;
- широке застосування реле часу різних типів знайшли у сільському господарстві та тваринництві — зрошення, підігрів, дозування корму, точне керування освітленням та температурою у теплицях і багатьох інших сферах.
Конструкція та види реле часу
Сфера застосування РЧ сильно залежить від їх конструкції та форм-фактору. Так, перш за все відокремлюють реле за принципом роботи та конструкцією:
- Механічні або анкерні реле. Дуже надійна та витривала конструкція, проста в інсталяції та обслуговуванні. В основі мають годинниковий механізм, який керує контактною групою. Мінус механічного реле — невисока точність у порівнянні з іншими видами.
- Електромагнітні реле часу. Найчастіше використовуються у ланцюгах постійного струму. Відрізняються дуже точним визначенням часу спрацювання, геть до сотих секунди. Конструкція також не надто складна — це дві електромагнітні обмотки, на які подається постійний струм, у результаті чого утворюється магнітне поле.

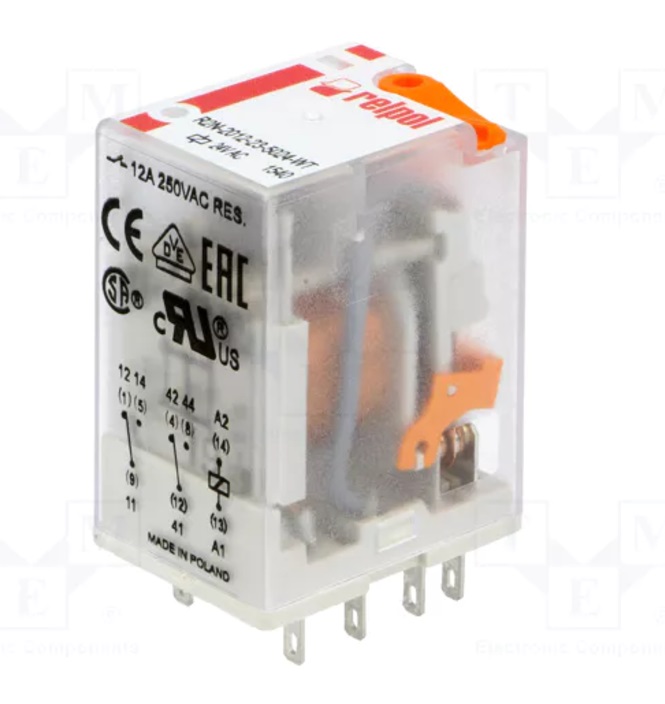

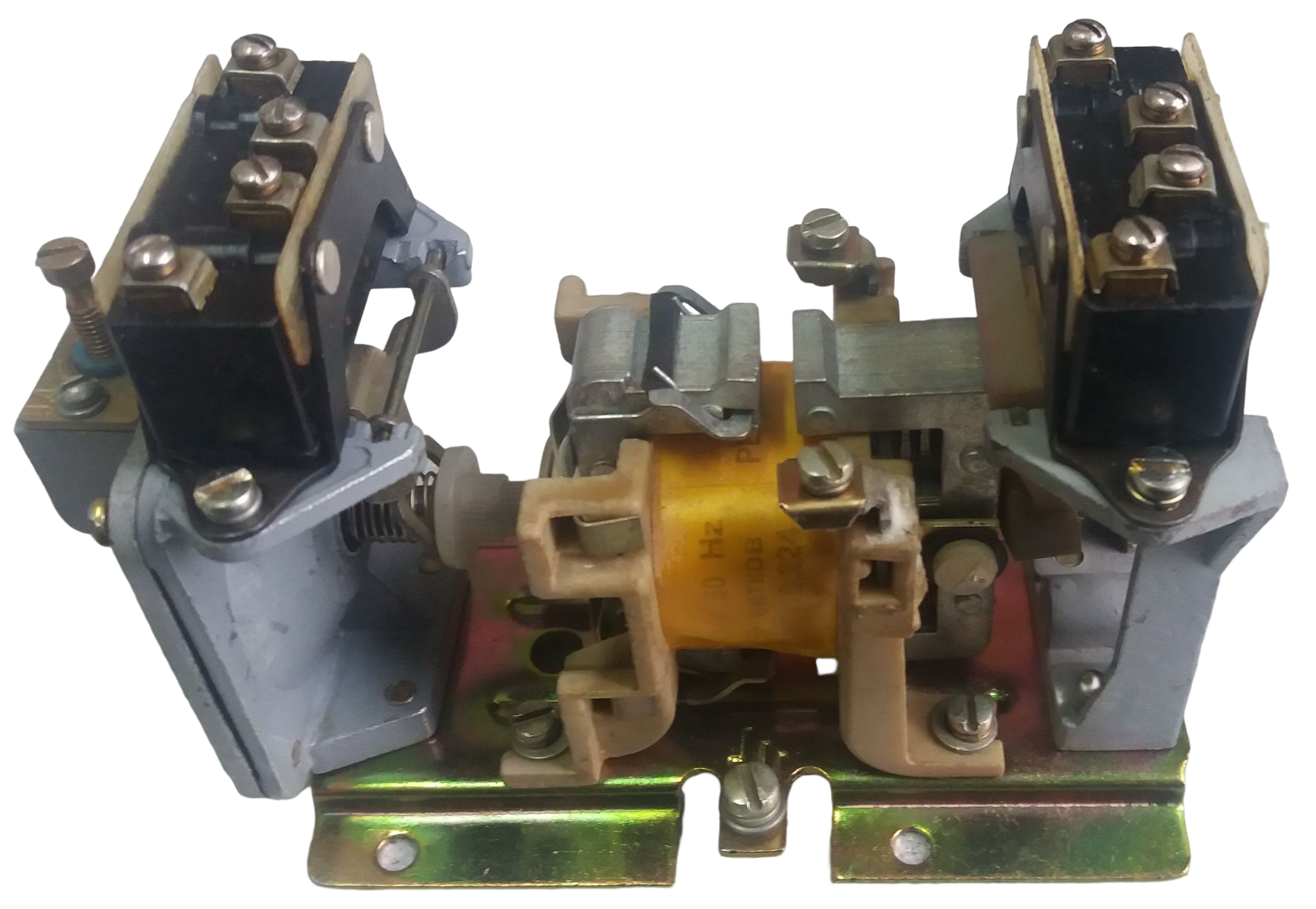

- Пневматичні РЧ. Досить дорогі та специфічні пристрої. Працюють внаслідок змінення перетину трубки, по якій пропускається повітря або кисень. Не дуже точні, проте надійні пристрої, похибка яких може сягати 7-9%.
- Електронні реле часу 220В. Надійні та прості в експлуатації пристрої. З плином часу електроніка дешевшає, тому такі реле набувають все більшої популярності. Можуть бути програмовані, або з ручним керуванням. Їх застосування залежить від потужності електричного ланцюга та потужності навантаження.
Електронні реле використовують як у побуті, так і на промислових підприємствах. Їм доручають керувати освітленням, опаленням, водопостачанням, дозуванням сировини тощо. Користуватись електронними реле часу дуже просто.
Більшість з них обладнані рідиннокристалічними дисплеями, на які виводиться вся необхідна інформація — час спрацьовування, залишок часу та інші необхідні дані.
Дешевші моделі реле часу 220 В електронного типу не мають дисплеїв, проте зберігають весь функціонал завдяки точному регулюванню опорами зі змінними параметрами та вбудованому мікропроцесору. Протягом всього часу експлуатації такі пристрої не потребують додаткового регулювання та є досить точними та компактними.
Види РЧ за компонуванням
Незалежно від типу та конструкції, реле часу з затримкою купити можна у декількох виконаннях. Це залежить від конкретних задач та призначення того чи іншого приладу, системи або електричного ланцюга.
Вбудовані реле часу
Така конструкція являє собою цілісний прилад, коли реле постачається як компонент приладу. Це можуть бути панелі керування, прилад окремого призначення (котел, сушарка, система поливу тощо), мікроконтролери певних процесів.
Моноблочні РЧ
У такому випадку всі виконуючі та керівні системи знаходяться в єдиному корпусі. Це зручно, якщо потрібно керувати та контролювати великий обсяг приладів, пов'язаних електричним ланцюгом, або навіть одним приладом. Зазвичай в одному корпусі поміщено як механічні, так і електричні та електронні компоненти.
Модульні реле
Досить часто використовуються для керування електричними ланцюгами як побутового, так і промислового призначення. Їх відмінність у тому, що такі реле виконані у вигляді модулів для кріплення на стандартні рейки DIN. Часто вони захищені автоматичними вимикачами, які теж мають стандартне DIN-кріплення.
Як правильно обрати реле часу
Купити релейне обладнання відповідно до усіх вимог завжди допоможуть фахівці магазину Elektrolik. Проте базові параметри системи, у яку буде інтегруватись реле, потрібно знати:
- потужність споживача;
- максимальне навантаження на контакти реле;
- допустимий діапазон струму;
- рівень захисту (пил, волога, магнітні та електричні поля тощо);
- режим роботи РЧ (автоматичний, напівавтоматичний, ручний);
- основні функції реле.
Решту параметрів та список моделей, які підійдуть під вимоги системи завжди підкажуть менеджери магазина ЕЛЕКТРОЛІК.
