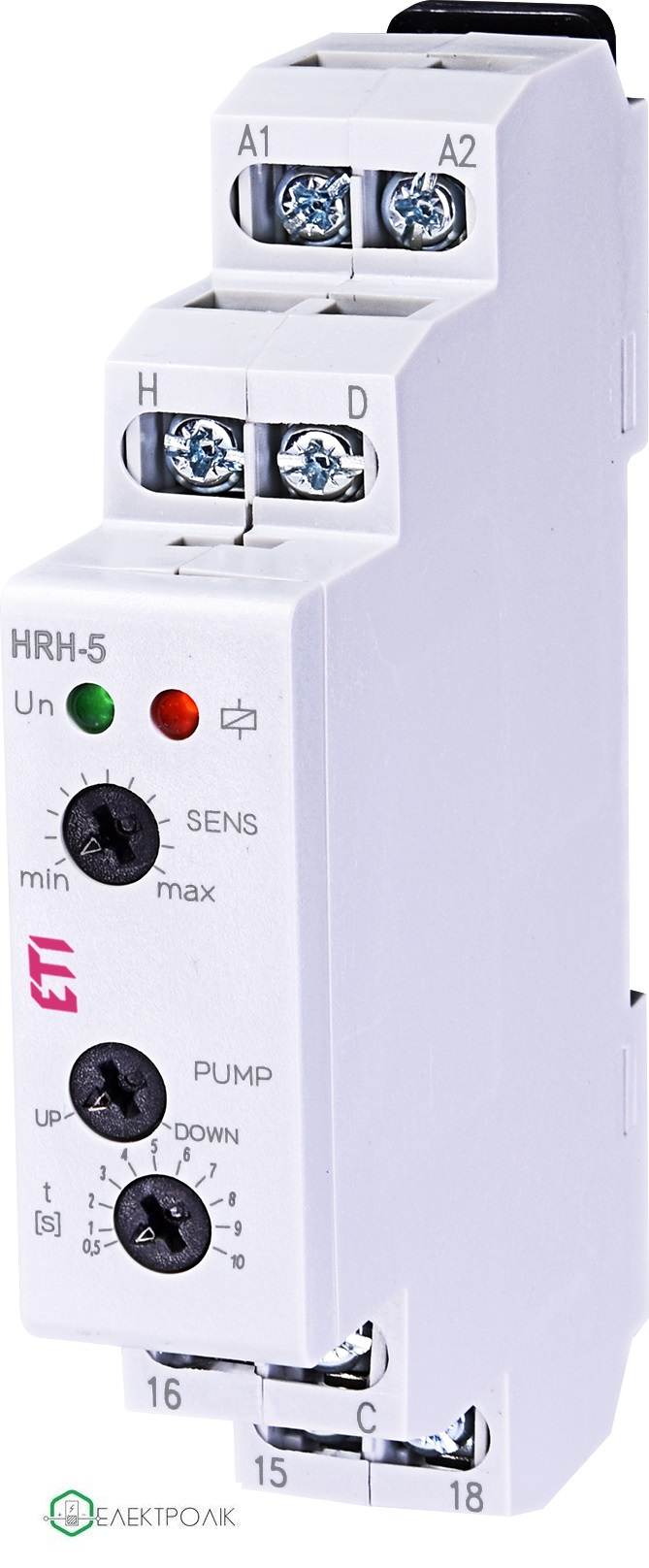

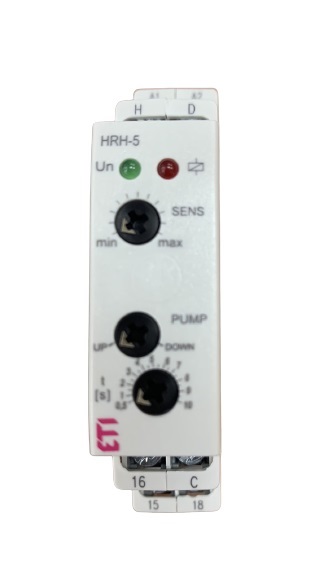

Реле контролю рівня рідини HRH-5 призначене для контролю рівня електропровідних рідин з можливістю вибору функції накачування або відкачування (PUMP
UP або PUMP DOWN). Для перешкоди поляризації рідини та окислення датчиків використовується змінний струм.

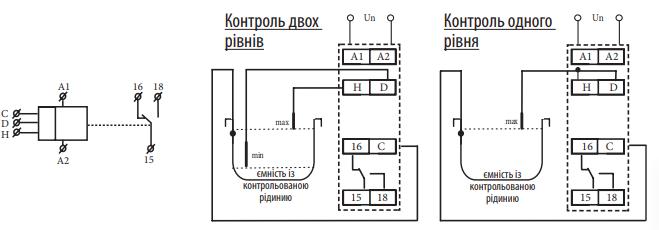

Для вимірювання використовуються три датчики: H – верхній рівень, D – нижній рівень та С – загальний датчик. У разі
використання ємності, виготовленої з провідного матеріалу, можна застосовувати як загальний датчик саму ємність. Якщо
необхідно контролювати лише один рівень, потрібно з’єднати входи H і D та підключити їх до одного зонда (чутливість знизиться
вдвічі, до 2,5..50кΩ). Датчик С також можна з’єднати із захисним проводом системи живлення (PE). Для запобігання небажаному

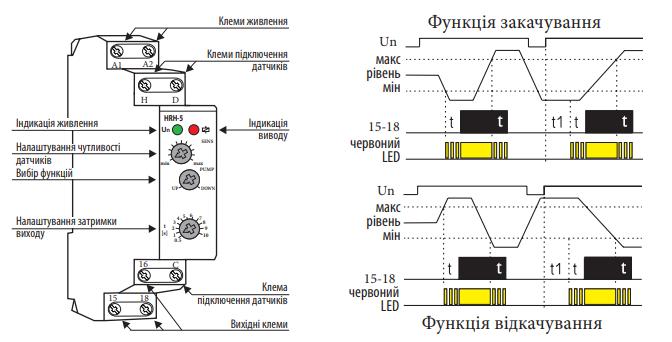

включенню під впливом сторонніх факторів (забруднення зонда, вологість і т.д.) можна налаштувати чутливість пристрою
відповідно до провідності опору контрольованої рідини в діапазоні від 5 до 100кΩ. Для виключення помилок при комутаціях
можна налаштувати затримку за часом від 0.5 до 10 с.
