Автоматичні вимикачі ВА 59-35 призначені для проведення струму в нормальному режимі і для захисту від перевантаження мережі і навантаження шляхом автоматичного відключення струму в результаті тривалого перевантаження і від струму короткого замикання. Вимикач ВА 59-35 виготовляються із термостійких матеріалів, що володіють високою міцністю ізоляції (не менше 2500 В), високим опором ізоляції (не менше 50 МОм). Вимикачі автоматичні серії ВА 59-35 – є пожежобезпечні.

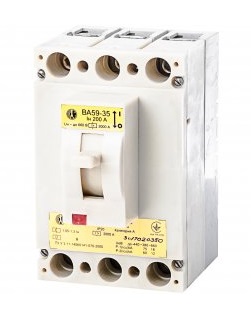

Автоматичний вимикач ВА 59-35 340010-20УХЛ3 – це автомат виготовлений в трьохполюсному виконанні, з електромагнітним та тепловим розчіплювачами, без додаткових контактів, стаціонарного виконання, без ручного приводу.
Автоматичні вимикачі ВА 59-35 стаціонарного виконання пропонуються наступних моделей:
- Автоматичний автомат ВА 59-35 340010 63А, струм теплого реле 63А, електромагнітний розчіплювач 630А;
- Автоматичний автомат ВА 59-35 340010 100А, струм теплого реле 100А, електромагнітний розчіплювач 1000А;
- Автоматичний автомат ВА 59-35 340010 125А, струм теплого реле 125А, електромагнітний розчіплювач 1250А;
- Автоматичний автомат ВА 59-35 340010 160А, струм теплого реле 160А, електромагнітний розчіплювач 1600А;
- Автоматичний автомат ВА 59-35 340010 200А, струм теплого реле 200А, електромагнітний розчіплювач 2000А;
- Автоматичний автомат ВА 59-35 340010 250А, струм теплого реле 250А.
Робоча температура автоматів ВА 59-35 від мінус 60ºС до плюс 55ºС.
Номінальні значення струму вказуються в замовленні: 800, 1200, 1600, 2000А змінного струму для електромагнітних розщеплювачів, та: 31,5, 40, 50, 63, 80, 100, 125, 160, 200, 250А змінного струму для теплових розчіплювачів.
Незалежний розщеплювач забезпечує відключення навантаження при подачі напруги 24, 110…127, 220…240 або 380В змінного струму або 24, 110, 220 В постійного струму не більш ніж через 0,04 сек. Споживна короткотермінова потужність 300 ВА.
Додаткові вільні контакти, що працюють на замикання або розмикання ланцюга синхронно з основними контактами, дозволяють комутувати струм до 4 А напругою до 380 В.
Вимикач ВА 59-35 забезпечує повторне включення одразу після оперативного відключення, через 2 хв. після спрацювання електромагнітного розщеплювача і через 3 хв. після спрацювання теплового розщеплювача.
Падіння напруги на вимикачі не перевищує 75 мВ.
Конструкція автоматичного вимикача ВА 59-35 дозволяє:
контролювати працездатність максимальних розщеплювачів струму кнопкою "ТЕСТ"; підключення струмопроводів у вигляді кабелю січенням від 6 до 185 мм2, шини від 1,5х14 до 6х25 мм при передньому підключені. Матеріал провідників алюміній або мідь; підключення до струмонесучих шин за допомогою монтажного комплекту при задньому підключені. Варіант підключення вказують в замовленні; забезпечити вимоги пожежобезпеки завдяки застосуванню ефективній конструкції гасіння дуги, іскри, а також спеціальних пластмас для корпуса; забезпечити високу зносостійкість - не менше 16000 включень-відключень за рахунок рознесеного розміщення механізмів відключення і керування від зони іскро і дугоутворення.
Завдяки застосуванню мостикової конструкції рухомого контакту вимикач ВА 59-35 забезпечує максимальний показник граничної відключної здатності 75kA при напрузі 380В та 18kA при напрузі 660В що є на 20% вище здатності аналогічних приладів.
Кожен автоматичний вимикач ВА 59-35 340010 має заводський номер, індивідуальний паспорт та комплект монтажних частин.
Гарантійний строк експлуатації - 3 роки.
