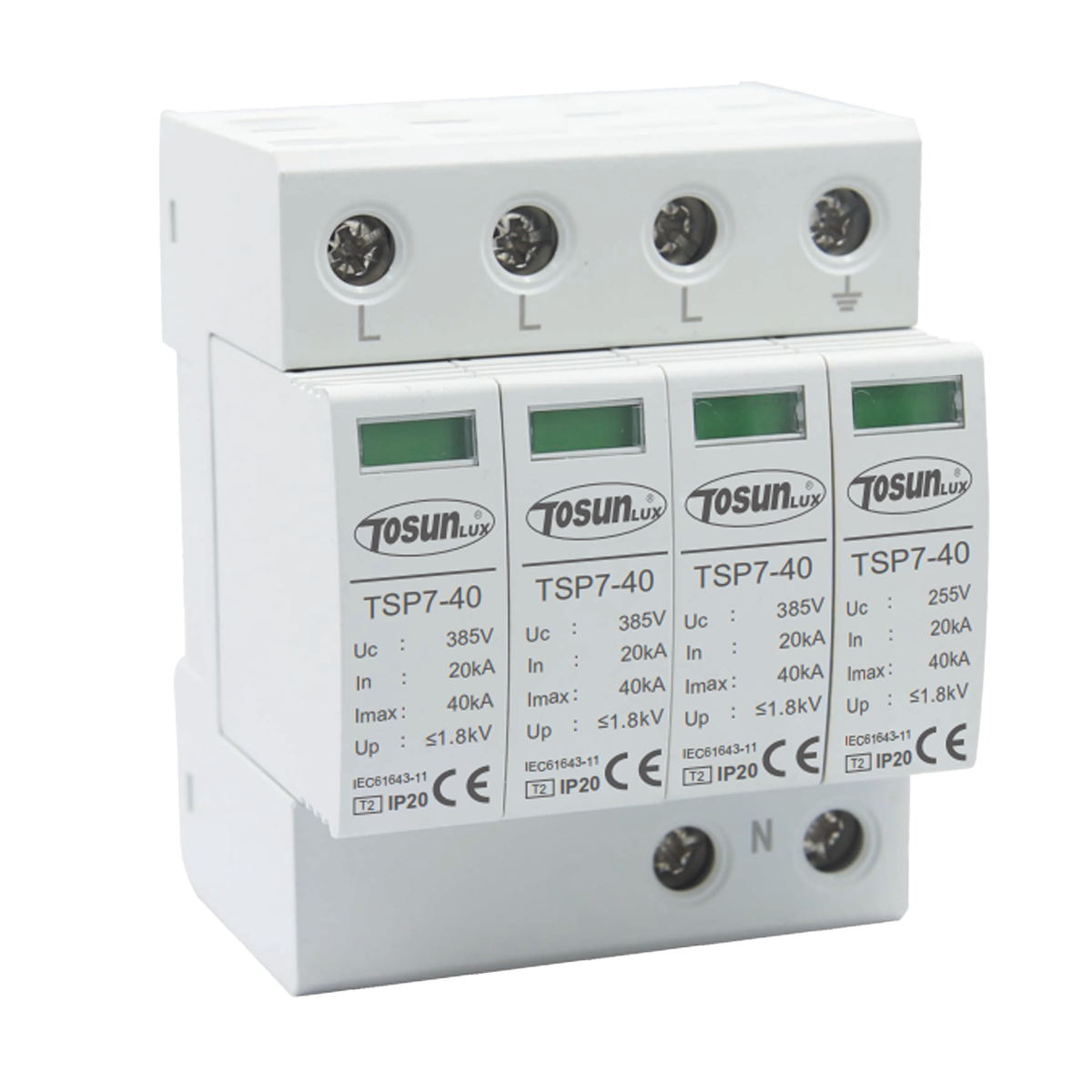

Обмежувач імпульсної перенапруги TSP7-40, 4 полюса 20-40kA, тип С, AC275V, модульний (6931934230284)

Кількість полюсів

1P; 2P; 3P; 4P

Номінальний струм розряду (8/20мс) In

10 kA

20 kA

30 kA

Максимальний струм розряду (8/20мс) Imax

20 kA

40 kA

60 kA

Максимальна робоча напруга, В :

рівень захисту від перенапруги, кВ:

АС 150В

≤0,8 кВ

≤1,0 кВ

≤1,2 кВ

АС 280В

≤1,0 кВ

≤1,3 кВ

≤1,5 кВ

АС 320В

≤1,2 кВ

≤1,4 кВ

≤1,6 кВ

АС 385В

≤1,5 кВ

≤1,8 кВ

≤1,8 кВ

АС 440В

≤1,6 кВ

≤2,2 кВ

≤2,0 кВ

Кількість полюсів

1P+NPE; 3P+NPE

Номінальний струм розряду (8/20мс) In

10 kA

20 kA

30 kA

Максимальний струм розряду (8/20мс) Imax

20 kA

40 kA

60 kA

Максимальна робоча напруга, В :

рівень захисту від перенапруги, кВ:

АС 150В

≤0,8 кВ

≤1,0 кВ

≤1,2 кВ

AC 255B (NPE)

≤1,5 кВ

≤1,5 кВ

≤1,5 кВ

АС 280В

≤1,0 кВ

≤1,3 кВ

≤1,5 кВ

АС 320В

≤1,2 кВ

≤1,4 кВ

≤1,6 кВ

АС 385В

≤1,5 кВ

≤1,8 кВ

≤1,8 кВ

АС 440В

≤1,6 кВ

≤2,2 кВ

≤2,0 кВ

Кількість полюсів

2P (DC); 3P (DC)

Номінальний струм розряду (8/20мс) In

10 kA

20 kA

—

Максимальний струм розряду (8/20мс) Imax

20 kA

40 kA

—

Максимальна робоча напруга, В :

рівень захисту від перенапруги, кВ:

2P DС 500В

≤2,5 кВ

≤2,5 кВ

—

2P DC 600B

≤2,5 кВ

≤2,5 кВ

—

2P DС 800В

≤3,2 кВ

≤3,2 кВ

—

3P DС 1000В

≤4,0 кВ

≤4,0 кВ

—

3P DС 1200В

≤4,0 кВ

≤4,0 кВ

—

3P DС 1500В

≤5,2 кВ

≤5,2 кВ

—

Час спрацюваня, нс

1P; 2P; 3P; 4P - ≤25нс
1P+NPE; 3P+NPE - ≤100нс

Тип / клас відповідно до EN 61643-11

Тип В (Тип 1 / Клас І / Т1)
Тип С (Тип 2 / Клас ІІ / Т2)

Тип заземлення

TN-C

Кліматичне виконання

УХЛ3

Ступінь захисту

ІР20

Робоча температура, °С

-40 ... +80

Температура зберігання, °С

-40 ... +80

Тип монтажу

DIN-рейка 35 мм

Робоче положення

горизонтальне/вертикальне

Індикація стану (1P, 2P, 3P, 4P)

Зелений - робочий;
Жовтий - спрацювання

Індикація стану (1P+NPE, 3P+NPE)

Зелений - робочий;
Червоний - спрацювання

Відповідність стандартам

IEC EN 60947-1; 61643-11

Відповідність тех.регламентам

1067; 1077; 139
